文章标题： Fluorine-Induced d-p-d Orbital Hybridization Promotes Hydrogen Spillover for Efficient Hydrogen Evolution
期刊： Advanced Energy Materials
论文DOI： 10.1002/aenm.71437

第一作者：李瑞冬（Ruidong Li，武汉理工大学）
通讯作者：木士春（Shichun Mu，武汉理工大学）

通讯单位：
武汉理工大学材料复合新技术国家重点实验室；武汉理工大学硅酸盐建筑材料国家重点实验室；武汉理工大学纳米结构研究中心

研究背景

电催化析氢反应（HER）由间歇性可再生能源驱动，是制取绿氢的重要途径。然而，碱性HER的动力学通常比酸性环境慢2-3个数量级，主要原因是水离解过程能垒高。H*中间体的结合能与H?的生成密切相关，是影响碱性HER的关键因素。

氢溢流效应被认为是克服碱性HER动力学挑战的有力策略——它能在不同活性位点之间协同降低水离解能垒并优化H吸附强度。典型的金属-金属氧化物（M-MO_x）构型（如Pt/WO₃、Ru/Cr₂O₃等）常被用于激发氢溢流。然而，如何精确调控氢溢流过程仍是一个难题——水离解、H迁移和H*吸附三个步骤的能垒都需要被系统优化。

传统金属-金属氧化物构型中，金属位点（如Pt、Ru）通常负责H的吸附与脱附，而氧化物位点（如WO₃、Cr₂O₃、ZrO₂）负责水的离解。但二者之间的“桥接”往往不够高效——H从氧化物表面迁移到金属位点的能垒过高，限制了溢流效率。

本研究要回答的核心科学问题：能否通过F掺杂调控碳载体的电子结构，在金属-金属氧化物-碳三相界面中建立更强的不对称桥接氧键，从而系统降低水离解、H迁移和H吸附的能垒，高效触发氢溢流？

全文速览

针对上述关键科学问题，武汉理工大学木士春教授团队设计了一种金属-金属氧化物-掺杂碳三相构型催化剂Ru@ZrO₂/FC——Ru团簇锚定于F掺杂碳载体上的ZrO?表面。F掺杂诱导的电子不对称性强化了Ru–O–Zr桥接氧键的d-p-d轨道杂化，加速了界面电子转移，从而降低了水离解能垒（0.47 eV）、H迁移能垒和H吸附能（ΔG_H* = -0.12 eV）。

核心性能：

• 碱性HER过电位：17 mV@10 mA/cm²（优于商业Pt/C的28 mV）
• 质量活性：4.01 A/mg_Ru（Pt/C的23.6倍）
• Tafel斜率：16.9 mV/dec（接近Volmer-Tafel机理的理论极限）
• 稳定性：10 mA/cm²下400小时无衰减
• AEMWE性能：1.73 V@1.0 A/cm²（以Ru@ZrO?/FC为阴极）

机制突破：

① F掺杂诱导d-p-d轨道杂化增强：XPS、EPR、XAFS和DFT共同证明，F的强电负性（3.8）诱导电子从Ru→ZrO?/FC转移，并进一步局域于F表面，强化了不对称Ru–O–Zr桥接氧键的d-p-d杂化，使Ru–O相互作用增强（ICOHP从-1.69→-1.77 eV），Zr–O相互作用减弱（-3.17→-3.07 eV）——“电子重新分布”使ZrO?更易离解水，而Ru更易吸附/脱附H*。

②氢溢流的全路径能垒降低：

• 水离解：Zr位点吸附H?O最强（-1.38 eV），离解能垒0.47 eV（Ru@ZrO₂/C为1.21 eV，Ru@FC为0.77 eV）。
• H*迁移：F掺杂使H*在ZrO₂/FC表面迁移能垒全面降低（图5j）。
• H*吸附：Ru@ZrO₂/FC上Ru位点的ΔG_H* = -0.12 eV（近热中性），远优于Ru@ZrO₂/C（-0.47 eV）和Ru@FC（-0.48 eV）。

③原位光谱的直接观测：

• In situ Raman：Ru@ZrO₂/FC的界面水（3230/3448 cm^-1）信号随电位变化更显著——水离解活性更强。
• In situ FTIR：Ru@ZrO₂/FC的Zr–OH峰（1644 cm^-1）更强（水离解位点活性更高），而Ru–H峰（2089 cm^-1）更弱（H*快速溢流至Ru后迅速脱附）。
• KIE：Ru@ZrO?/FC的平均KIE值（3.06）低于Ru@ZrO₂/C（3.35）——O–H键断裂更容易。

这项工作提出了“d-p-d轨道杂化”作为氢溢流增强的新描述符，为理性设计高效HER电催化剂提供了电子结构层面的新范式。

文章亮点

1. 首次提出“d-p-d轨道杂化”描述氢溢流增强机制：F掺杂强化Ru–O–Zr不对称桥接氧键的d-p-d杂化——既增强了Ru–O相互作用（稳定Ru团簇），又削弱了Zr–O相互作用（促进水离解），实现了对氢溢流“水离解→H迁移→H吸附”全路径的系统优化。
2. 创纪录的碱性HER性能：17 mV@10 mA/cm²过电位 + 23.6倍Pt/C质量活性 + 16.9 mV/dec Tafel斜率——性能优于绝大多数已报道Ru基和Pt基催化剂。
3. AEMWE工业级验证：1.73 V@1.0 A/cm²的电解池电压——达到了工业级电流密度，展示了实际应用潜力。
4. 400小时超长稳定性：10 mA/cm²下连续运行400小时无衰减——远超市售Pt/C的典型稳定性（通常<100小时）。
5. 完整的原位光谱证据链：
• In situ Raman：界面水活化过程的实时监测
• In situ FTIR：Ru–H和Zr–OH的同步追踪——直接观测到H*从ZrO₂→Ru的溢流过程
• KIE：O–H键断裂速率的定量比较
6. 多尺度结构确证：AC-STEM + XAFS（Ru K-edge、Zr K-edge、F K-edge）+ XPS + EPR——从原子级分散到电子结构的全链条表征，确认了Ru团簇、ZrO₂和F掺杂碳的“三相协同”构型。

图文解析

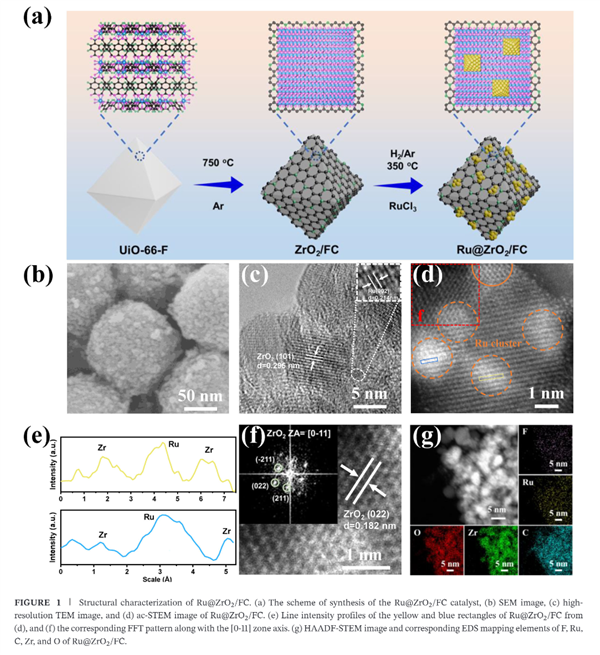

图1 | 催化剂合成与结构表征

图1a：合成方案——UiO-66（Zr-MOF）为前驱体，通过配体置换（H?BDC→H?BDC-F?）引入F，高温碳化得到F掺杂碳（FC），再通过浸渍还原负载Ru，最终形成Ru@ZrO₂/FC（F掺杂碳上锚定Ru团簇与ZrO₂）。

关键结构对比：

• Ru@ZrO?/C：无F掺杂碳 + Ru团簇 + ZrO₂
• Ru@FC：F掺杂碳 + Ru团簇（无ZrO₂）

图1b：SEM——Ru@ZrO₂/FC呈不规则颗粒形貌（MOF衍生碳的典型形貌）。

图1c–d：HRTEM和AC-STEM——Ru团簇（亮点）高度分散于碳基体上，粒径~2 nm。无大尺寸Ru聚集。图1d中黄色和蓝色框标出的Ru团簇与ZrO?纳米晶紧密相邻——Ru–ZrO?界面是氢溢流的关键结构单元。

图1e：线扫强度分布——黄色框（Ru团簇）和蓝色框（ZrO₂纳米晶）的强度差异，确认了Ru和Zr的空间邻近性。

图1f：FFT衍射花样——标定至[0-11]晶带轴，确认ZrO₂的晶相（四方相/单斜相共存）。

图1g：HAADF-STEM + EDS元素面扫——F、Ru、C、Zr、O元素均匀分布，且Ru与Zr空间重合（表明Ru团簇锚定于ZrO₂表面附近）。

图2 | 电子结构分析（XPS + DFT + ELF）

图2a：Ru 3p XPS——Ru@ZrO₂/FC的Ru 3p结合能高于Ru@ZrO?/C和Ru@FC，表明Ru失去更多电子（F掺杂诱导电子从Ru→载体转移）。

图2b：Zr 3d XPS——

• 与ZrO?/FC相比，Ru@ZrO?/FC的Zr结合能负移（Ru→ZrO?电子转移，Zr被还原）。
• 但与Ru@ZrO?/C相比，Ru@ZrO?/FC的Zr结合能正移（F的强电负性使电子进一步局域于F，Zr电子密度降低）。

“Ru@ZrO₂/FC中Ru正移、Zr正移”的悖论解释：

• Ru→ZrO?/FC的电子转移使Ru缺电子（正移）、Zr富电子（负移）。
• 但F的强电负性（3.8）将电子进一步吸引至F表面，使Zr的电子密度部分流失（相对正移）。
• 净效应：电子从Ru→ZrO₂→F的“接力传输”，在Ru–O–Zr界面产生电子不对称性，强化了d-p-d杂化。

图2c：C 1s XPS——C–F1/C–F2峰（689.5 eV）的出现确认了F掺杂。

图2d：F 1s XPS——CFx物种的确认，与C 1s一致。

图2e：EPR——Ru@ZrO₂/FC的EPR信号最强（单洛伦兹线型），表明未配对电子浓度最高——源于F掺杂增强的d-p-d杂化和缺陷增多。

图2f：功函数计算——

• Ru团簇：4.05 eV
• ZrO?/FC：4.16 eV
• ZrO?/C：4.58 eV
• Ru的功函数<ZrO₂/FC的功函数 → 电子从Ru→ZrO?/FC自发转移（与XPS一致）。

图2g：差分电荷密度——Ru@ZrO₂/FC界面处明显电子积累（黄色区域），表明Ru与ZrO?之间的强相互作用和电子转移。

图2h：ELF（电子局域化函数） ——

• Ru@ZrO?/C：电子局域于Ru–O和Zr–O键附近。
• Ru@ZrO?/FC：F掺杂诱导电子极化，界面处电子离域化增强，层间电荷转移增强。

图2i：PDOS（投影态密度） ——

• d带中心：Ru@ZrO?/FC（-1.73 eV）< Ru@ZrO?/C（-1.64 eV）< Ru@FC（-1.37 eV）
• d带下移 → 氢吸附减弱（有利于H*脱附）。
• d带与p带间距缩小（-1.73 eV vs -4.15 eV）→ Ru与载体界面相互作用增强 → 促进氢溢流。

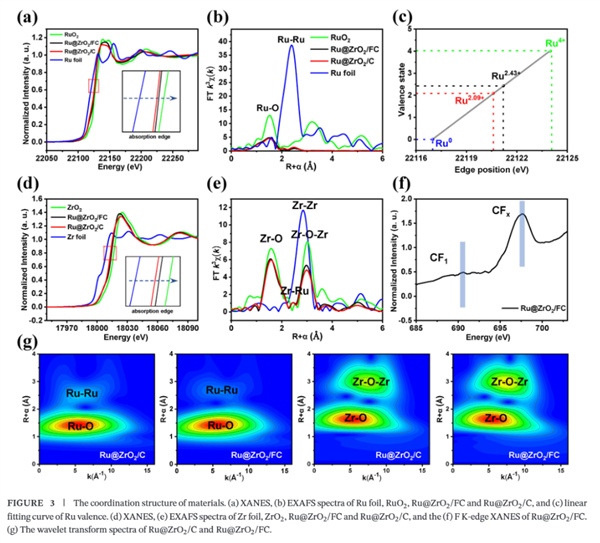

图3 | XAFS：局部结构与配位环境

图3a：Ru L3-edge XANES——Ru@ZrO₂FC的吸收边能量高于Ru@ZrO₂/C但低于RuO2——Ru价态从+2.09（Ru@ZrO?/C）升至+2.43（Ru@ZrO₂/FC）（图3c）——Ru缺电子程度更高（与XPS一致）。

图3b：FT-EXAFS（Ru K-edge）——

• Ru–O峰（~1.53 A）：Ru@ZrO₂/FC的强度高于Ru@ZrO₂/C——Ru–O键更强。
• Ru–Ru峰（~2.93 A）：F掺杂后Ru–Ru配位数降低，Ru–O配位数增加（表S3）——Ru更高度分散、与ZrO?界面作用更强。

图3d：Zr K-edge FT-EXAFS——

• Zr–O–Ru峰：Ru@ZrO?/FC中Zr–Ru配位数（1.6）远高于Ru@ZrO₂/C（0.9）——Ru–ZrO₂界面相互作用显著增强。

图3e：配位环境示意——F掺杂促进了更多Zr–O–Ru配位的形成（与Ru@ZrO?/C对比）。

图3f：F K-edge XANES——690.6 eV（CF1）和697.6 eV（CFx）峰确认了碳基质中的F掺杂。

图3g：WT-EXAFS——确认了Ru–O和Ru–Ru散射路径，无金属Ru纳米颗粒特征峰（与Ru foil对比）。

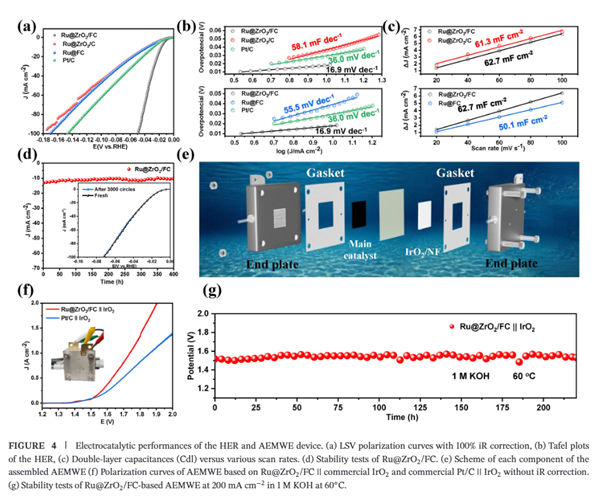

图4 | HER性能与AEMWE

图4a：LSV极化曲线（1 M KOH，iR校正）：

• Ru@ZrO?/FC：17 mV@10 mA/cm2
• Pt/C：28 mV
• Ru@ZrO?/C：37 mV
• Ru@FC：37 mV
• 优势随电流密度增大而扩大：50 mA/cm2时Δη = 42 mV（图S17）。

质量活性（@50 mV）：

• Ru@ZrO?/FC：4.01 A/mg_Ru（Pt/C的23.6倍）
• Ru@ZrO?/C：1.07 A/mg_Ru（6.3倍）
• Ru@FC：0.46 A/mg_Ru（2.7倍）

图4b：Tafel斜率——

• Ru@ZrO?/FC：16.9 mV/dec（接近Volmer-Tafel机理的理论极限）
• Pt/C：36.0 mV/dec
• Ru@ZrO?/C：58.1 mV/dec
• Ru@FC：55.5 mV/dec
• 最小的Tafel斜率表明最有利的HER动力学。

图4c：电化学活性面积（C_dl）——Ru@ZrO?/FC的C_dl（62.7 mF/cm2）最大，ECSA归一化后仍保持优势（图S19）——本征活性最高。

图4d：400小时稳定性（10 mA/cm2）——电位几乎无变化，3000次CV循环后活性衰减可忽略。优于绝大多数已报道Ru基催化剂。

图4e：AEMWE示意图——Ru@ZrO?/FC为阴极，商业IrO?为阳极，Ni泡沫为集流体。

图4f：AEMWE极化曲线（1 M KOH，60°C，无iR校正）：

• Ru@ZrO?/FC||IrO?：1.73 V@1.0 A/cm2
• Pt/C||IrO?：1.84 V@1.0 A/cm2
• Ru@ZrO?/FC在工业级电流密度下比Pt/C低110 mV！

图4g：AEMWE稳定性（200 mA/cm2）——100小时运行电压几乎无上升，展示出色的工业耐久性。

图5 | 氢溢流机理（In situ光谱 + DFT）

图5a：EIS（不同电位下的R?）——Ru@ZrO?/FC在所有电位下均呈现最小的H*吸附电阻（R?），表明F掺杂强化d-p-d杂化后H*吸附动力学最快。

图5b：CV氢脱附峰位置 vs 扫速——Ru@ZrO?/FC的斜率最小（< Ru@ZrO?/C < Ru@FC），表明H*脱附动力学最快。

图5c：H?-TPD——

• Ru位点H?脱附峰：Ru@ZrO?/FC（431°C）< Ru@ZrO?/C（460°C）< Ru@FC（496°C）
• Ru@ZrO?/FC的脱附温度最低 → H*最易脱附。

图5d–e：In situ Raman（界面水活化监测）：

• 3230和3448 cm?1：四面体/三配位界面水
• Ru@ZrO?/FC的信号随电位变化更显著 → 界面水活化更强。
• 1640 cm?1（H–O–H弯曲）：Ru@ZrO?/FC的峰强度随电位先升后降——水离解后被消耗。

图5f–g：In situ FTIR（关键中间体追踪）：

• 2089 cm?1（Ru–H*）：Ru@ZrO?/FC的强度更低（H*快速溢流→脱附）。
• 1644 cm?1（Zr–OH*）：Ru@ZrO?/FC的强度更高（ZrO?水离解活性更强）。
• 结论：H*在ZrO?上生成后，快速溢流至Ru位点并脱附为H?。

图5h：H?O*吸附能——Zr位点（-1.38 eV）> Ru–O–Zr界面（-0.72 eV）> Ru位点（-0.46 eV）——ZrO?是水离解的主要位点。

图5i：H*迁移路径（ZrO?/FC表面）——箭头指示H*从Zr位点→界面→Ru团簇的溢流路径。

图5j：H*迁移能垒——Ru@ZrO?/FC各步骤能垒全面低于Ru@ZrO?/C（图S41）——F掺杂加速了H*迁移。

图5k：Tafel步骤能垒（有无氢溢流）：

• 有溢流：Ru@ZrO?/FC（0.28 eV）< Ru@ZrO?/C（0.43 eV）
• 无溢流：ZrO?/FC（0.47 eV）> ZrO?/C（0.56 eV）
• 结论：氢溢流有效降低了Tafel步骤能垒，F掺杂进一步放大了这一优势。

图5l：ΔG_H*（氢吸附自由能）：

• Ru@ZrO?/FC的Ru位点：-0.12 eV（近热中性，最优）
• Ru@ZrO?/C的Ru位点：-0.47 eV（过强，阻碍脱附）
• Ru@FC的Ru位点：-0.48 eV
• Zr位点：+0.80 eV（太弱，无HER活性）

总结与展望

本研究通过F掺杂诱导的d-p-d轨道杂化策略，在Ru@ZrO?/FC三相构型中系统优化了氢溢流的全路径能垒，实现了创纪录的碱性HER性能。

核心机制可概括为“F的三重效应”：

效应	物理/化学本质	对氢溢流的影响
电子不对称性诱导	F（电负性3.8）吸引电子，形成Ru→ZrO?→F的接力转移	Ru–O–Zr桥接氧键的d-p-d杂化增强
Ru–O键增强	Ru–O相互作用增强（ICOHP -1.69→-1.77 eV）	Ru团簇更稳定，H*吸附强度优化（-0.47→-0.12 eV）
Zr–O键减弱	Zr–O相互作用减弱（-3.17→-3.07 eV）	ZrO?更易离解水（能垒1.21→0.47 eV）

“氢溢流三步骤”能垒的系统优化：

步骤	活性位点	Ru@ZrO?/C	Ru@ZrO?/FC（本工作）
水离解	ZrO?表面	1.21   eV	0.47   eV
H*迁移	ZrO?/FC表面	较高	显著降低（图5j）
H*吸附	Ru位点	-0.47   eV（过强）	-0.12   eV（热中性）

性能对比——与基准Pt/C的全面超越：

指标	Pt/C	Ru@ZrO?/FC（本工作）
η@10   mA/cm2	28 mV	17   mV
质量活性（@50 mV）	0.17   A/mgPt	4.01   A/mgRu（23.6倍）
Tafel斜率	36.0   mV/dec	16.9   mV/dec
稳定性（10 mA/cm2）	<100   h（典型）	400   h
AEMWE   @1.0 A/cm2	1.84 V	1.73   V

“d-p-d轨道杂化”作为氢溢流增强描述符的普适性意义：

本研究提出的d-p-d杂化（Ru–O–Zr）概念，为理解金属-金属氧化物-掺杂碳三相界面的电子结构提供了新视角：

• d轨道（Ru）：提供电子、吸附H*
• p轨道（O）：桥接Ru和Zr，传递电子
• d轨道（Zr）：接受电子、离解水

F掺杂通过增强d-p-d杂化，同时实现了：
① Ru–O键增强（稳定Ru团簇）——解决单原子/团簇催化剂的烧结问题
② Zr–O键减弱（促进水离解）——解决碱性HER的动力学瓶颈
③ H*吸附强度优化（近热中性）——解决“过强吸附抑制脱附”的经典难题

未来方向：

• 拓展至其他掺杂元素：Cl、Br、N等电负性不同的元素对d-p-d杂化的调控效果。
• 其他金属-氧化物组合：Pt/WO?、Ir/CeO?等体系中验证d-p-d杂化的普适性。
• 工业级电解槽验证：在更高温度（80°C）和更高电流密度（>2 A/cm2）下优化AEMWE性能。
• 膜电极（MEA）放大：从实验室H型电解池向工业级MEA过渡。
